הבטחת בטיחות מערכת ניהול הסוללות (BMS) בחבילות LiFePO4
מדריך טכני לבטיחות LiFePO4 BMS, המכסה איזון פעיל, ניהול תרמי, אבחון ברמת התא-ותאימות בינלאומית.
פריסת מערכות אחסון אנרגיה ליתיום ברזל (LiFePO4) (ESS) במגזרים מסחריים ותעשייתיים (C&I) עומדת בפני דרישות גבולות תפעוליות מחמירות. בעוד שהכימיה של LiFePO4 מציגה יציבות תרמית אינהרנטית בהשוואה לגרסאות ניקל-מנגן-קובלט (NMC), חוסר איזון תאים בלתי מנוצל, התפשטות תרמית ופגמים בטופולוגיית הבקרה עדיין מאיימים על אורך חיי הנכס.
תא בודד הפועל מחוץ לחלון המתח האופטימלי שלו (2.5V עד 3.65V) יכול לעורר השפלה מקומית, ולהפחית את קיבולת החבילה שמישה עד 35% על פני 1,500 מחזורים. יתרה מזאת, ניטור תרמי לקוי מסכן אירועי חימום מקומיים, מה שמוביל להשבתה בלתי צפויה של המערכת והשבתה.
כדי להגן על -עלות אחסון מפולסת לטווח ארוך (LCOS), קבלני EPC ומנהלי פרויקטים דורשים ארכיטקטורות חזקות ורב-שכבות של מערכת ניהול סוללות (BMS). ניתוח זה מתאר את מנגנוני הבקרה העיקריים, טופולוגיות איזון ופרוטוקולי אבחון החיוניים ליציבות חבילת LiFePO4 בדרגת שירות-.
ניתוח טכני: מנגנוני בטיחות ואדריכלות ליבה

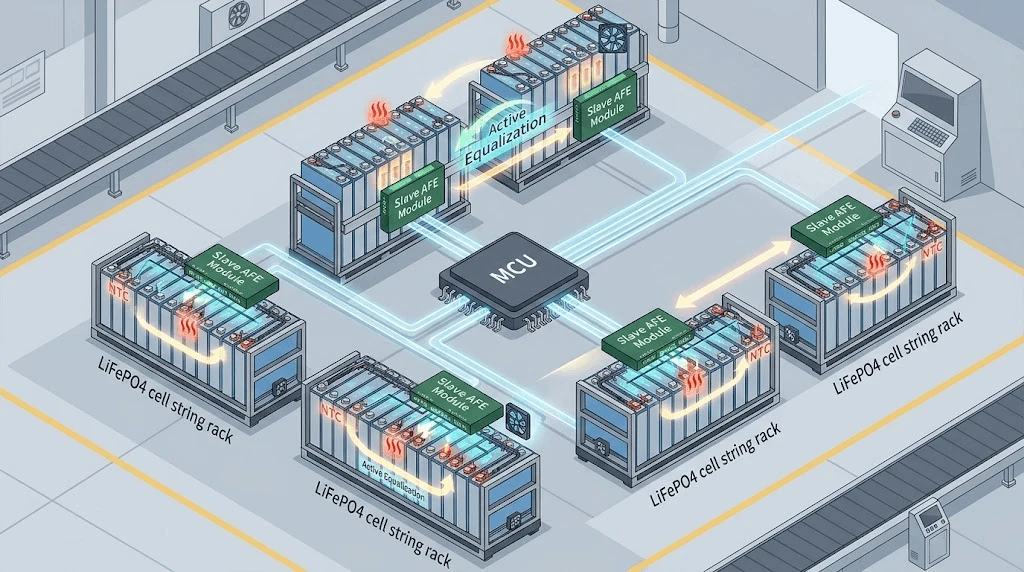

BMS גמיש מסתמך על ארכיטקטורת עבד-מאסטר מבוזרת. ICs Front-Anlog Front End (AFE) מנטרים ישירות קבוצות תאים, ומעבירים טלמטריה ל-MCU המרכזי באמצעות ממשקי CAN מבודדים.

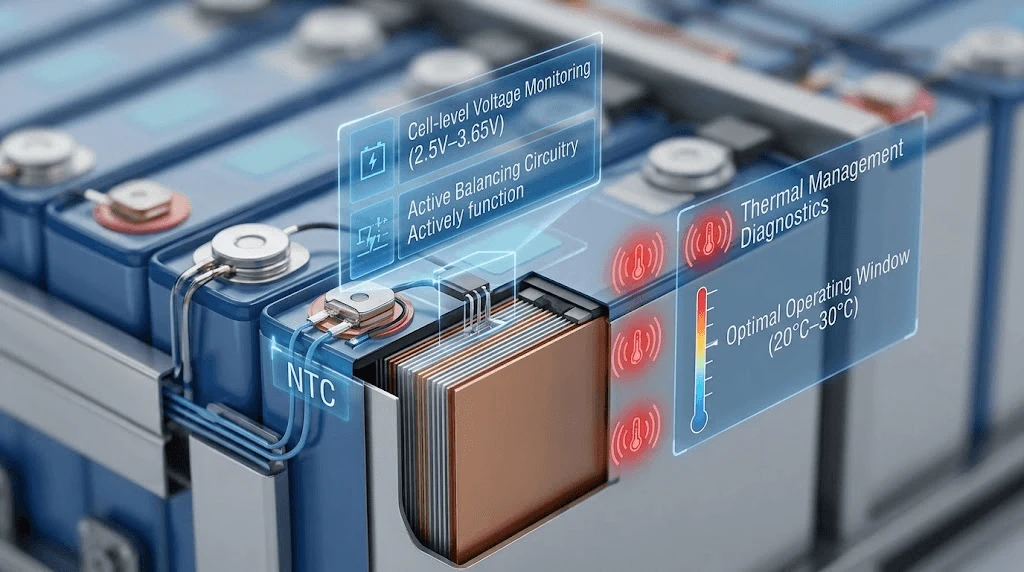

1. תא-ניטור מתח ברמה וכיול סף
חישת מתח מדויקת דורשת ערוצי AFE ייעודיים עם סובלנות אות של < ±2 mV. עקומות פריקה סטנדרטיות של LiFePO4 מציגות רמת מתח שטוחה במיוחד בין 30% ל-80% מצב טעינה (SOC), מה שהופך את שיטות מתח המעגל הפתוח (OCV) לבלתי מספיקות להערכת מצב. BMS בדרגה גבוהה-משלב ספירת קולומב עם אלגוריתמים מורחבים של מסנן קלמן (EKF) כדי לעקוב אחר SOC במדויק בתוך ±2. ספי פרמטרי ההגנה חייבים להיות נאכפים בחומרה- בשכבת ה-AFE כדי להבטיח ביצוע ללא תלות בהשהיית קושחת MCU:
Over-Cutoff של מתח (OVC):3.65 וולט (רמת תא) / השהיה:<10 ms
שחזור מתח מעל-: 3.45V
תחת-ניתוק מתח (UVC):2.50V (רמת התא) / השהיה:<10ms
תחת-שחזור מתח:2.80V
2. טופולוגיות איזון תאים פעילים
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), נדרש איזון אקטיבי.
מערכות פעילות משתמשות בממירי DC-דו-כיווניים או ברשתות מיתוג קיבוליות כדי להעביר טעינה מתאי מתח- גבוהים יותר לתאי מתח- נמוכים יותר במהלך מחזורי טעינה ופריקה. על ידי הפעלת איזון זרמים בין 2A ל-5A, טופולוגיות אקטיביות מפחיתות אובדן קיבולת משונות קיבולת על פני מחרוזות תאים גדולות, ומשפרות את תפוקת האנרגיה הניתנת לשימוש לאורך מחזור חיי הנכס.
3. ניהול תרמי ואבחון חזוי
שינוי הטמפרטורה על פני מודול לא יעלה על 3 מעלות. ה-BMS משתמש בתרמיסטורים של מקדם טמפרטורה שלילי (NTC) המוגדרים ביחס מינימלי של חיישן אחד לכל 4 תאים בסדרה, בתוספת בדיקות נוספות המחוברות ל-MOSFETs ופסים ראשיים.
קושחה משולבת מחשבת ברציפות שיפועים תרמיים dT/dt. אם קצב השינוי המקומי של טמפרטורת התא עולה על מעלה אחת לדקה, המערכת מפעילה התראות אבחון לפני שמגיעה לחתיכי טמפרטורה- מוחלטים (טעינה של 55 מעלות / פריקה של 60 מעלות).
תקני תעשייה והשפעה על LCOS
בחירת BMS בדרגה תעשייתית- משנה ישירות את הכספים של הפרויקט על ידי הארכת תפוקת מחזור החיים והפחתת ההוצאות התפעוליות (OpEx).
|
פרמטר / תכונה |
BMS מסחרי סטנדרטי |
ארכיטקטורת BMS תעשייתית מתקדמת |
|
איזון אדריכלות |
פסיבי (50 mA–100 mA) |
דו-כיווני-פעיל (2 A-5 A) |
|
דיוק חישת מתח |
±10 mV |
±2 mV |
|
פרוטוקולי תקשורת |
RS485 בסיסי |
אוטובוס CAN כפול / Modbus TCP / SNMP |
|
זמן תגובה לתקלה |
<100 ms |
<2 ms (Hardware Interrupt) |
|
יחס חישה תרמית |
בדיקה אחת לכל 16 תאים |
בדיקה אחת לכל 4 תאים + ניטור פס |
|
מחזור חיים עיצוב |
3,000 מחזורים (80% SOH) |
6,000–8,000 מחזורים (80% SOH) |
ניתוח השפעה של LCOS
על ידי שמירה על חוסר איזון בתאים מתחת ל-10mV לאורך חיי מחזור של 8,000-, BMS מאזן-פעיל מונע כיבוי מוקדם של מחרוזת הנגרמת על ידי תאים מבודדים במתח נמוך. יכולת זו מפחיתה את עלות האחסון הרמה (LCOS) על ידי:
· שימור קיבולת שמיש:מונע את אפקט "החוליה החלשה ביותר", שומר על קיבולת המיתר ליד דירוגים נומינליים.
· מחזורי החלפה מופחתים:מאריך את חיי השירות הכוללים של החבילה מעבר ל-10 שנים מבלי לדרוש החלפת מודול תא אמצע החיים.-
שילוב מערכת ותאימות

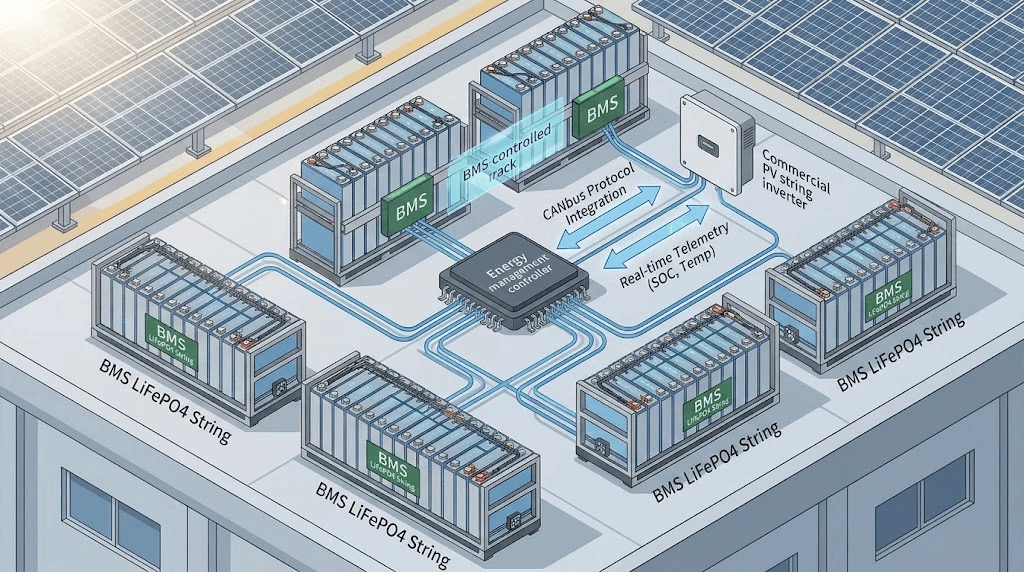

BMS תואם חייב להתממשק בצורה חלקה עם מערכות המרת הספק במעלה הזרם (PCS) ובקרי טעינה סולארית.
בעת פריסת פתרונות אחסון מסחריים כמומודול אחסון אנרגיה 25.6V 100Ah, תקשורת תעשייתית תלויה בפרוטוקולי CAN bus 2.0B ו-Modbus RTU עם{0}השהייה נמוכה. ה-BMS משדר מגבלות תפעול דינמיות למהפך בזמן אמת:
מגבלת נוכחי טעינה (CCL):מותאם דינמית בהתבסס על מתח התא המרבי והטמפרטורה הפנימית.
מגבלת זרם פריקה (DCL):מותאם על סמך מתח תא מינימלי, טמפרטורה ו-SOC נוכחי.
תקשורת לולאה סגורה זו מאלצת את המהפך למצערת את הפלט לפני פריצת מגבלות תרמיות או מתח, ומונעת כיבויים קשים של מערכת תחת פרופילי עומס כבד.
בקרת איכות ותאימות גלובלית
אבטחת בטיחות תעשייתית דורשת עמידה מאומתת בתקני בדיקה גלובליים.
UL 1973:תקן בטיחות לסוללות המשמשות ביישומים נייחים. מאמת שלמות מבנית, בלימת תאים ובטיחות חשמלית בתנאי תקלה.
IEC 62619:מחייב בדיקות בטיחות תפקודיות עבור סוללות ליתיום תעשייתיות, כולל בדיקות התפשטות בריחת תרמית ובדיקות בטיחות תוכנת יחידות בקרה.
UN 38.3:בדיקות בטיחות תחבורה, כולל הדמיית גובה, הלם תרמי, רטט, פגיעה, קצר חשמלי חיצוני ופריקה מאולצת.
בקרת איכות הייצור חייבת לשלב בדיקות סוף-של-קו אוטומטיות (EOL). כל לוח BMS עובר אימות-להגנה על מעגלים קצרים, בדיקות כיול בכל ערוצי המדידה וצריבה-במיזוג בתנאים תרמיים גבוהים (50 מעלות) לפני ההרכבה הסופית.
שאלות נפוצות
1. כיצד ה-BMS מונע התפשטות בריחת תרמית בתנאי מעגל קצר-?
ה-BMS משתמש באסטרטגיית הגנה דו-שכבתית: הפסקות חומרה קצרות-ראשיות במעגלים מעוררות ניתוקים-מהירים במיוחד של מתג מוצק-מצב מוצק/MOSFET בתוך < 100 מיקרו-שניות כאשר הספים הנוכחיים נפרצים. אם אתה משתמש בממסר מכני או בטופולוגיה של מגע, נתיכים-מהירים במיוחד של מוליכים למחצה מספקים בידוד פיזי משני. בנוסף, קושחת הבקרה מפקחת על וקטורי dT/dt כדי לזהות קיצור פנימי לפני מתרחשת יציאת גז או התפשטות תרמית.
2. מהן הדרישות הלוגיסטיות והבטיחותיות למשלוח חבילות LiFePO4 עם קיבולת- גבוהה לחו"ל?
כל החבילות חייבות להיות מאושרות לפי תקנות UN 38.3 ולהישלח במדינה של תשלום (SOC) בין 30% ל-50%. חבילות דורשות אריזה מסוכנת -או"ם (סחורות מסוכנות מסוג 9) הכוללות בידוד פנימי מחוזק, הגנה על מסוף-קצר, ועטיפה פנימית אטומה-לחות. יש להגדיר את ה-BMS ל"מצב שינה עמוק"-נמוך במהלך ההעברה כדי להגביל את הפריקה העצמית{10}לפחות מ-0.5% לחודש.
3. מהם הגבולות עבור התאמות קושחה מותאמות אישית של OEM/ODM BMS עבור פרוטוקולי מהפך ספציפיים?
גבולות ההתאמה האישית כוללים שינוי של מבני מסגרות CANbus/RS485, מיפוי כתובות אוגר מותאמות אישית של Modbus, התאמת אלגוריתמים דינמיים לחישוב SOC/SOH והגדרת עקומות יציאה מותאמות אישית של טמפרטורה/מתח. שינויים בשכבה פיזית מאפשרים אפשרויות בין מיתוג MOSFET במצב מוצק או מעגלי מנהלי מגע חיצוניים המבוססים על מגבלות מתח המערכת (עד 1000 VDC. תפנית הנדסית סטנדרטית להתאמות פרוטוקול קושחה היא בדרך כלל 2 עד 3 שבועות.
