ניתוח טכני של ארכיטקטורה פנימית של מהפך סולארי מסחרי, טופולוגיה דו-שלבית-, יעילות MPPT במתח גבוה- ודינמיקה תרמית.

צווארי בקבוק תרמיים וחשמליים בהמרת חשמל PV מסחרי

מתקנים סולאריים מסחריים מתמודדים עם ירידה מתמשכת בהכנסות הנגרמת על ידי ירידה תרמית, אי התאמה של מיתרים תחת קרינה משתנה והפסדי מיתוג גבוהים בטמפרטורות גבוהות. כשל ברכיבים בשלב ההמרה של-AC מהווה יותר מ-40% מקריאות תחזוקה לא מתוכננות בשטח בפרויקטים של שירות ומסחר-ו-תעשייתי (C&I).

מדריך זה מנתח את הארכיטקטורה הפנימית של-הלוח, הדינמיקה של פיזור תרמי ושילוב MPPT Tracker של ממירי מחרוזות ביעילות גבוהה-. הוא מספק למהנדסי EPC ומומחי רכש קריטריונים טכניים קשיחים להערכת אמינות שלבי הספק, הורדת עלות אנרגיה ברמה של מערכת (LCOE) ואימות אבטחת איכות ברמת הרכיבים-.

ניתוח טכני: ארכיטקטורה-ברמה ומנגנוני ליבה

טופולוגיה בתדר כפול-שלב גבוה-

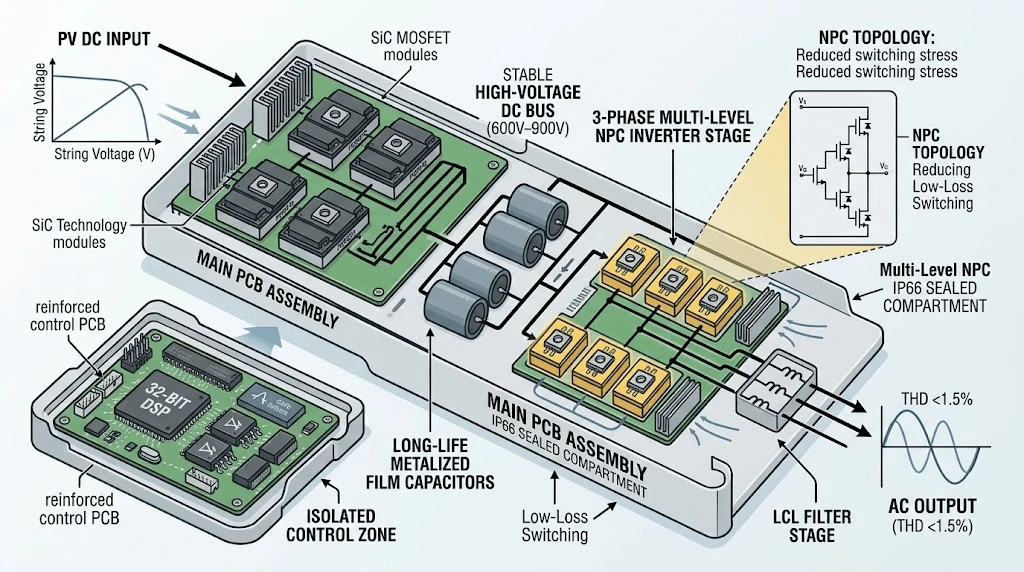

ממירי מחרוזת-יעילות גבוהה משתמשים בארכיטקטורת המרת הספק דו-שלבית-. שלב הגברת DC-DC מדרג מתחי מיתר משתנים עד לאפיק DC-יציב במתח גבוה (600V–900V), המזין את שלב מהפך AC-DC.

· מוליכים למחצה כוח: החלפת IGBT מדור קודם ב-MOSFETs בדיד סיליקון קרביד (SiC) מפחיתה הפסדי התאוששות הפוכה בעד 73%. מוליכים למחצה SiC מאפשרים מיתוג תדרי מעל 50 קילו-הרץ, ומאפשרים שימוש במשרנים קטנים יותר ובקבלי סרט מבלי להגדיל את העיוות ההרמוני הכולל (THD).

· 3-טופולוגיה של נקודה נייטרלית מהודקת (NPC): טופולוגיות NPC מרובות רמות מפחיתות מתח מתח על פני מתגי מתח (VDC/2 לכל התקן), ממזערות את השפלת dV/dt בקשרי רשת ללא שנאים ומשיגה יעילות המרה שיא של 98.6%.

שילוב MPPT במתח גבוה-עם חלון מעקב רחב

ארכיטקטורות דו-שלביות-מציעות מעגלי מעקב דינמיים של נקודות כוח מקסימליות (MPPT) המונעות על ידי מעבדי אותות דיגיטליים (DSP) של 32 סיביות:

טווח הפעלה MPPT רחב: חלונות מעקב המשתרעים על 200V עד 1000V מאפשרים הפעלה-מוקדמת בבוקר וקציר-מאוחר בערב, ומרחיבה את חלונות ייצור האנרגיה היומי ב-45 עד 90 דקות.

ניתוב MPPT כפול/רב-: מעקב MPPT כפול-מבודד הפסדי הצללה חלקיים על פני מחרוזות מודול לא תואמות. חישת זרם באמצעות חיישני אפקט הול-סגורים -מזין-מדדי מתח/זרם בזמן אמת אל-הפרעות- ו-תבוננות (P&O) גבוהות, הפועלות בקצבי דגימה של 100 הרץ.

ארכיטקטורת תרמית והגנה מחוזקת

הצטברות חום במוליכי הספק מכפילה את שיעורי הכשל הפנימיים עבור כל עלייה של 10 מעלות בטמפרטורת הצומת ($Tj$).

חום אלומיניום אנודייז-שחולים לכיור:מתגי הפעלה ראשיים מותקנים ישירות לגוף קירור-מחושל מאלומיניום קרים הכוללים גיאומטריות פינים-הממקסמות את שטח הפנים ב-40% ביחס לסנפירים שחולצו סטנדרטיים.

בידוד תא אטום:פריסות פנימיות מפרידות בין אלקטרוניקה להספק (רכיבי יצירת-חום כמו משרנים ומודולי גשר) לבין אלקטרוניקה בקרה רגישה (DSP, מנהלי התקן לשער, לוחות תקשורת). האלקטרוניקה הכוחנית נמצאת בתא אטום IP66 המקורר באמצעות אוויר כפוי, מבודד את ה-PCB הראשי מהצטברות אבק ואוויר סביבה קורוזיבי.

הגנת מתח:סוג II (או סוג I+II אופציונלי) וריסטורי תחמוצת מתכת (MOVs) מגנים הן על מסופי DC ו-AC מפני נחשולי ברק-.

תקני תעשייה והשפעת החזר ROI פיננסי

השוואת מפרטים מבניים: ממירים סטנדרטיים לעומת תעשייתיים-

ניתוח פיננסי: LCOE ואופטימיזציה של תשואה

עבור מערכת גג מסחרית של 1MW הפועלת לאורך 25 שנה:

הפרש תפוקת יעילות: עלייה של 0.8% ביעילות ההמרה מניבה כ-12,800 קוט"ש של ייצור שנתי נוסף ל-MW מותקן.

מניעת הורדה תרמית: מניעת ירידה בין 40 מעלות ל-50 מעלות משחזרת עד 4% מתפוקת האנרגיה שאבדה במהלך חודשי הקרינה בקיץ השיא.

השפעת LCOE: עליות תפוקה משולבות ומחזורי החלפת רכיבים מופחתים מפחיתים את ה-LCOE הכולל ב-0.004$/קוט"ש ל-$0.007/קוט"ש, ומשחזרים את פרמיית החומרה הראשונית תוך 18 חודשי פעולה.

פרוטוקולי שילוב מערכות ובקרת איכות

תהליך הייצור שלנו מעביר את כל יחידות המרת ההספק לצינור בקרת איכות רב-שלבית:

כדי לשלב פרויקטים מסחריים שלמים, פלטפורמות מחרוזת-הקיבולת הגבוהה שלנו פועלות לצד איזון מיוחד-של-חומרת המערכת, כולל נכסים מבוזרים-בקיבולת נמוכה יותר כמו שלנו10 קילוואט On-Grid Inverterמודלים עבור תת-מערכים מסחריים קטנים יותר{{0}.

תקני ציות

בטיחות וחיבור לרשת: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

תקני EMC: EN 61000-6-2, EN 61000-6-4.

סיבולת סביבתית: IEC 60068-2-52 (דרגת קורוזיה של ערפל מלח 6), הגנה מפני חדירת אבק ומים IP66.

שאלות נפוצות

ש: כיצד ארכיטקטורת הקירור הכפול-ת מונעת כשלים ברכיבים במתקני חוף עתירי מלח- או לחות?

ת: עיצוב החדר הכפול-מפריד את PCB הבקרה הראשי מאזור הפיזור התרמי של-הספק הגבוה. רכיבי חום- גבוהים (משרנים וגוף קירור) נמצאים בערוץ זרימת אוויר חיצוני בדירוג IP66, המאפשר לאוויר הסביבה הכפוי לקרר את משטחי הסנפיר. מעגלי בקרה רגישים, מנהלי שערים וקבלים נמצאים במתחם נפרד, אטום IP66 מלא בחנקן יבש או אטום מפני חילופי אוויר בסביבה, מבטל עיבוי ערפל של מלח ותצהיר אבק מוליך על עקבות מתח גבוהות-.

ש: אילו פרוטוקולי אריזה והגנה על מעבר מיושמים כדי למנוע-שברים מיקרו במכלולי PCB פנימיים במהלך ייצוא בכמות גדולה?

ת: הממירים ארוזים בארגזי עץ- תואמי ISPM 15, מטופלים בחום, מרופדים בפוליאתילן מורחב בצפיפות- גבוהה (EPE) קצף הלם- המותאם למידות המארז. כל הרכיבים הכבדים הפנימיים-כגון משרנים מגנטיים וקבלים ראשיים-מעוגנים למסגרת השלדה הראשית באמצעות תושבות מכאניות מבניות במקום להסתמך רק על שימור מפרק הלחמה. המשלוחים כוללים חיישני הטיה ופגיעה-תלת-ממדית-יחידה כדי לעקוב אחר עומסי תחבורה ציבורית.

ש: מהם הפרמטרים הטכניים ולוחות הזמנים של האספקה ​​לשינויי קושחה או חומרה מותאמים אישית של OEM?

ת: התאמות אישיות של -קושחה (שינוי מפות רגיסטר MODBUS RTU/TCP, התאמת-ספי נסיעת מתח או שילוב פרופילי תמיכה של רשת- מותאמים אישית) נושאות מחזור אימות של 14 ימי עסקים. שינויים ברמת החומרה-(ציפויים מותאמים אישית, תצורות מחברי DC משונו או גיאומטריות מותאמות אישית של כיור חום) עוקבים אחר ציר זמן של 6 עד 10 שבועות של פיתוח, כולל מודלים תרמיים מלאים, ייצור אב טיפוס ובדיקות קבלה במפעל (FAT).
